उत्पाद विवरण:
|
| गीला भाग सामग्री पॉलीप्रोपाइलीन: | 4.2 किग्रा | पोलीविनीलीडेंस फ्लोराइड: | 5.3KG |
|---|---|---|---|
| तरल प्रवेश: | 1/2" | तरल आउटलेट: | 1/2" |
| डायाफ्राम सामग्री: | टेफ्लॉन सैंटोप्रीन ईपीडीएम एनबीआर विटॉन | Max. मैक्स। Suction Lift Rubber सक्शन लिफ्ट रबर: | सूखा 6.3 एम / गीला 9.55 एम |
| Max. मैक्स। Flow Rate Rubber diaphragm प्रवाह दर रबर डायाफ्राम: | 57.0 एलएफएम | ||
| प्रमुखता देना: | वायवीय डबल डायाफ्राम पंप,वायु संचालित डबल डायाफ्राम पंप,रासायनिक प्रतिरोधी प्लास्टिक डायाफ्राम पंप |
||

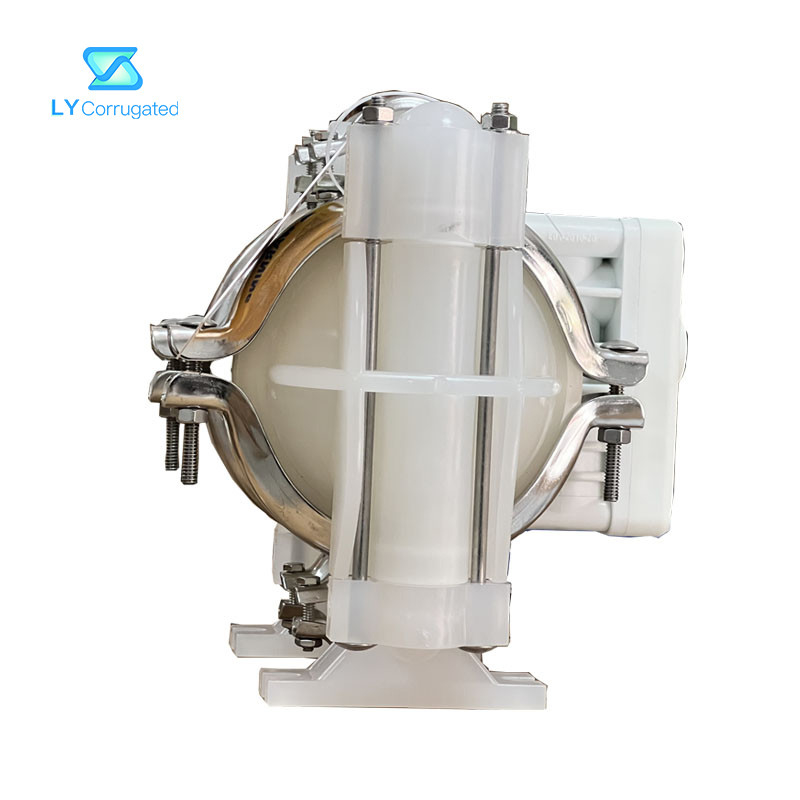

GT15 रासायनिक प्रतिरोधी प्लास्टिक वायु संचालित वायवीय डबल डायाफ्राम पंप
उत्पाद पैरामीटर:
| GT15 प्लास्टिक पंप विशिष्टता |
गीला भाग सामग्री पॉलीप्रोपाइलीन: 4.2KG पॉलीविनाइलिडीन फ्लोराइड: 5.3KG |
| मैक्स।प्रवाह दर |
रबर डायाफ्राम: 57.0 एलएफएम टीपी डायाफ्राम: 57 एलएफएम टेफ्लॉन एफटीएफई: 53.6 एलएफएम |
| डायाफ्राम सामग्री | टेफ्लॉन, सैंटोप्रीन ईपीडीएम एनबीआर विटोन |
| मैक्स।सक्शन लिफ्ट |
रबड़: सूखा 6.3 एम / गीला 9.55 एम थर्माप्लास्टिक यौगिक टीपी: सूखा 6.3 एम / गीला 9.8 एम टेफ्लॉन एफटीएफई: सूखा 5.5 एम / गीला 9.85 एम |
| पैरामीटर |
तरल प्रवेश: 1/2" तरल आउटलेट: 1/2" एयर इनलेट: 1/4 ” मैक्स।प्रवेश दबाव: 8.62 बार (125 पीएसआई) मैक्स।ठोस आकार: 1.6 मिमी (1/16") |
काम करने का सिद्धांत
डायाफ्राम पंप की यह श्रृंखला एक सकारात्मक विस्थापन पंप है जो तरल को पंप करने के लिए डायाफ्राम के दोनों ओर उपयुक्त वाल्वों के साथ एक डायाफ्राम की पारस्परिक क्रिया के संयोजन का उपयोग करता है।इनलेट वाल्व गेंदों और आउटलेट वाल्व गेंदों के दो सेटों के साथ एक अलग कक्ष में काम कर रहे शाफ्ट द्वारा एक दूसरे से जुड़े दो डायाफ्राम हैं।डायाफ्राम पंपिंग क्रिया (तरल कक्ष) और वायु आपूर्ति क्रिया (वायु कक्ष) को अलग-अलग अलग करेगा।पारस्परिक क्रिया को वायु वाल्व फ़ंक्शन द्वारा संचालित किया जाएगा जो हवा को वायु कक्ष के दोनों ओर व्यवस्थित रूप से स्थानांतरित कर रहा है।
इस प्रकार, पंपिंग क्रिया तब उत्पन्न होती है जब हवा एक के बाद एक डायाफ्राम पर अभिनय करने वाले अलग कक्ष में धकेलती है।इनलेट और आउटलेट वाल्व की जोड़ी निर्दिष्ट पथ दिशा के साथ पंपिंग क्रिया को पूरा करेगी।
नोट: डायाफ्राम के जीवनकाल को शाफ्ट कनेक्टर क्षेत्र पर उच्च यांत्रिक तनाव के बजाय डायाफ्राम पर समान रूप से अभिनय करने वाली हवा के कारण बढ़ाया जाएगा यदि यह पारस्परिक क्रिया बनाने के लिए शाफ्ट पर निर्भर करता है
